O型圈
O形圈的安裝
在進行O形圈安裝時，須注意以下事項：
-確保各棱邊或過渡處已倒角或倒鈍并去除毛刺。
-檢查被密封表面有無缺陷。
-清除所有的加工殘留物。
-安裝路徑上的螺紋需加防護套，以防螺紋尖角刮傷O形圈。
-為了方便安裝，可對O形圈安裝表面涂潤滑油脂。
-手動安裝時，不可使用尖銳工具，但要盡量有效借助工具，以保證O形圈不扭曲。
-禁止過分拉伸O形圈。
-由密封帶制成的O形圈，禁止在其連接處進行拉伸。
-若進行自動安裝，須做好充分準備。例如：為便于安裝，可在O形圈的表面涂鉬、石墨、敷上滑石粉或用PTFE涂覆。
O形圈貯存
密封件常作為備件方式貯存較長時間。為避免因外界因素而影響O形圈的物理和化學性能，使彈性體損壞，在貯存時應遵守以下一些規則：
-貯存在干燥處。
-溫度在+5℃～+25℃之間，避免和熱源直接接觸。
-避免在陽光或氖光燈下直接照射。
-置于原始裝箱或氣密容器內以防止氧化。
-遠離有害氣源（如臭氧）以防止彈性體受損。

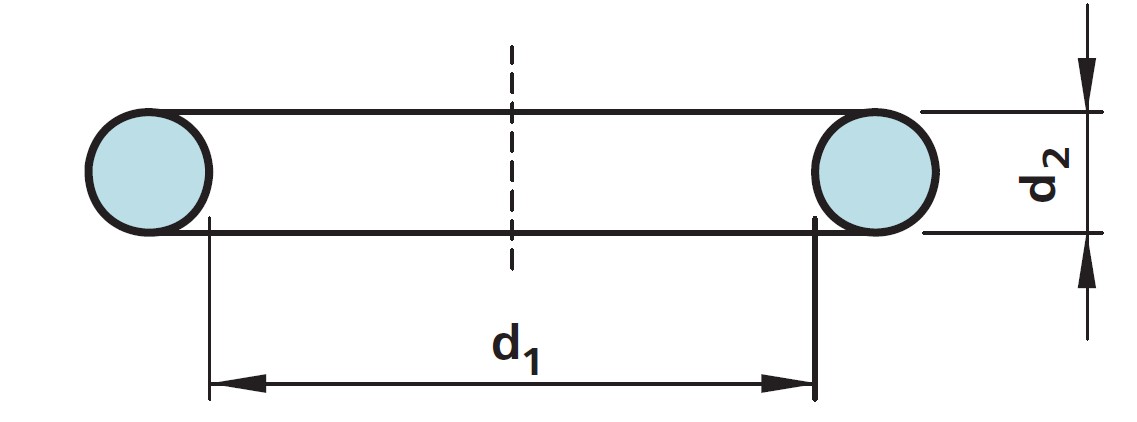

O型圈尺寸選型表
.jpg)
| 內徑d1 | 線徑d2 | 內徑d1 | 線徑d2 | 內徑d1 | 線徑d2 | 內徑d1 | 線徑d2 | |||
| 0.50 | 1.00 | 3.20 | 1.60 | 6.50 | 1.50 | 8.00 | 5.00 | |||
| 0.74 | 1.02 | 3.20 | 1.80 | 6.50 | 1.60 | 8.10 | 1.60 | |||
| 1.00 | 1.50 | 3.20 | 2.50 | 6.50 | 2.00 | 8.30 | 2.40 | |||
| 1.07 | 1.27 | 3.30 | 1.00 | 6.50 | 3.00 | 8.50 | 1.00 | |||
| 1.20 | 1.00 | 3.30 | 1.50 | 6.50 | 5.00 | 8.50 | 1.50 | |||
| 1.24 | 2.62 | 3.30 | 2.40 | 6.60 | 1.60 | 8.50 | 1.80 | |||
| 1.42 | 1.52 | 3.40 | 1.90 | 6.60 | 2.40 | 8.50 | 2.00 | |||
| 1.50 | 1.00 | 3.50 | 1.00 | 6.70 | 1.80 | 8.50 | 2.50 | |||
| 1.50 | 1.50 | 4.90 | 1.90 | 6.80 | 1.90 | 8.50 | 3.00 | |||
| 1.78 | 1.02 | 5.00 | 1.00 | 6.90 | 1.80 | 8.60 | 2.40 | |||
| 1.78 | 1.78 | 5.00 | 1.20 | 7.00 | 1.00 | 8.75 | 1.80 | |||
| 1.80 | 1.00 | 5.00 | 1.50 | 7.00 | 1.20 | 8.80 | 1.90 | |||
| 1.80 | 1.20 | 5.00 | 1.80 | 7.00 | 1.30 | 8.90 | 1.90 | |||
| 1.80 | 1.80 | 5.00 | 2.00 | 7.00 | 1.50 | 8.90 | 2.70 | |||
| 2.00 | 1.00 | 5.00 | 2.50 | 7.00 | 1.80 | 8.92 | 1.83 | |||
| 2.00 | 1.50 | 5.00 | 3.00 | 7.00 | 2.00 | 9.00 | 1.00 | |||
| 2.00 | 1.80 | 5.00 | 5.00 | 7.00 | 2.50 | 9.00 | 1.20 | |||
| 2.06 | 2.62 | 5.10 | 1.60 | 7.00 | 3.00 | 9.00 | 1.50 | |||
| 2.20 | 1.00 | 5.15 | 1.80 | 7.00 | 4.00 | 9.00 | 1.80 | |||
| 2.24 | 1.80 | 5.23 | 2.62 | 7.10 | 1.60 | 9.00 | 2.00 | |||
| 2.40 | 1.90 | 5.28 | 1.78 | 7.10 | 1.80 | 9.00 | 2.50 | |||
| 2.50 | 1.00 | 5.30 | 1.80 | 7.20 | 1.90 | 9.00 | 3.00 | |||
| 2.50 | 1.20 | 5.30 | 2.40 | 7.30 | 2.40 | 9.00 | 4.00 | |||
| 2.50 | 1.30 | 5.50 | 1.00 | 7.50 | 1.50 | 9.00 | 4.50 | |||
| 2.50 | 1.50 | 5.50 | 1.50 | 7.50 | 1.80 | 9.00 | 6.00 | |||
| 2.50 | 1.60 | 5.50 | 1.60 | 7.50 | 2.00 | 9.10 | 1.60 | |||
| 2.50 | 1.80 | 5.50 | 2.00 | 7.50 | 2.50 | 9.12 | 3.53 | |||
| 2.57 | 1.78 | 5.60 | 1.80 | 7.52 | 3.53 | 9.19 | 2.62 | |||
| 2.60 | 1.00 | 5.60 | 2.40 | 7.59 | 2.62 | 9.25 | 1.78 | |||
| 2.60 | 1.20 | 5.70 | 1.90 | 7.60 | 2.40 | 9.30 | 2.20 | |||
| 2.60 | 1.30 | 5.80 | 1.90 | 7.65 | 1.63 | 9.30 | 2.40 | |||
| 2.60 | 1.90 | 5.94 | 3.53 | 7.65 | 1.78 | 9.50 | 1.00 | |||
| 2.70 | 1.60 | 6.00 | 1.00 | 7.80 | 1.90 | 9.50 | 1.50 | |||
| 2.80 | 1.60 | 6.00 | 1.50 | 8.00 | 1.00 | 9.50 | 1.60 | |||
| 2.80 | 1.80 | 6.00 | 1.80 | 8.00 | 1.50 | 9.50 | 1.80 | |||
| 2.80 | 1.90 | 6.00 | 2.00 | 8.00 | 1.60 | 9.50 | 2.00 | |||
| 2.84 | 2.62 | 6.00 | 2.20 | 8.00 | 1.80 | 9.50 | 2.50 | |||
| 2.90 | 1.78 | 6.00 | 2.50 | 8.00 | 1.90 | 9.50 | 3.00 | |||
| 3.00 | 1.00 | 6.00 | 3.00 | 8.00 | 2.00 | 9.60 | 2.40 | |||
| 3.00 | 1.50 | 6.02 | 2.62 | 8.00 | 2.20 | 9.80 | 1.90 | |||
| 3.00 | 2.00 | 6.07 | 1.63 | 8.00 | 2.40 | 9.80 | 2.40 | |||
| 3.00 | 2.40 | 6.07 | 1.78 | 8.00 | 2.50 | 10.00 | 1.00 | |||
| 3.00 | 2.70 | 6.10 | 1.60 | 8.00 | 3.00 | 10.00 | 1.50 | |||
| 3.00 | 3.00 | 6.30 | 1.80 | 8.00 | 3.50 | 10.00 | 1.80 | |||
| 3.10 | 1.60 | 6.30 | 2.40 | 8.00 | 4.00 | 10.00 | 2.00 | |||
| 3.15 | 1.80 | 6.40 | 1.90 | 8.00 | 4.50 | 10.00 | 2.40 |
